原理：

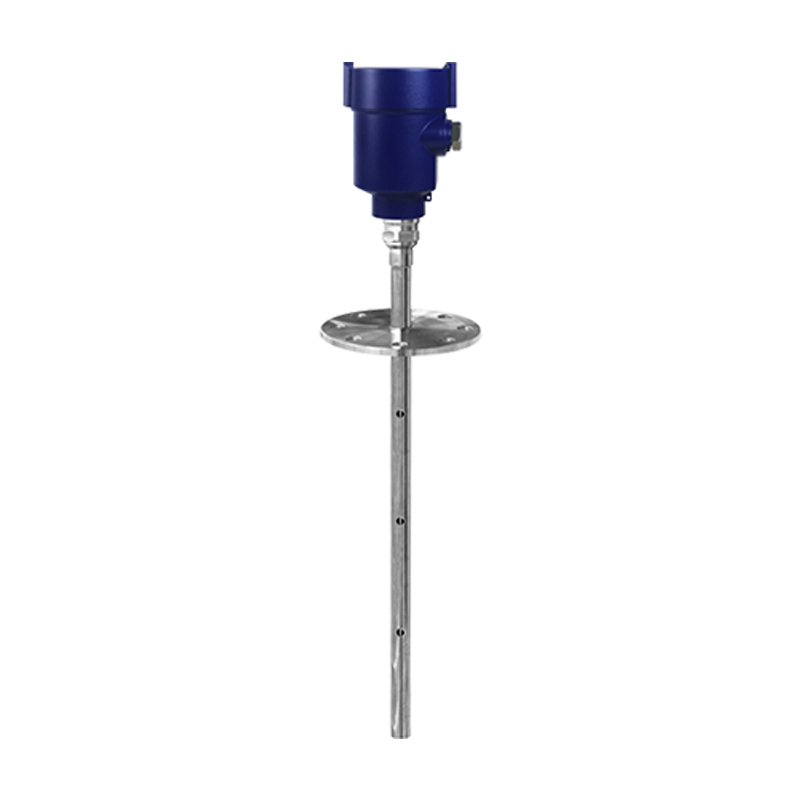

    導波雷達發出的高頻微波脈沖沿著探測組件（鋼纜或鋼棒）傳播，遇到被測介質，由于介電常數突變，引起反射，一部分脈沖能量被反射回來。發射脈沖與反射脈沖的時間間隔與被測介質的距離成正比。

    容器中存在兩種不同介質，當上面一層的介質介電常數較小，而下面的介質介電常數較大時，高頻微脈沖沿著探測組件傳播遇到上層介質時，由于其介電常數較小，因而有極少的能量被這一層介面反射，而大部分能量穿透上層介質繼續向下傳播，遇到兩層的介面時，由于下層介質的介電常數較大，因而會有較大的能量被反射回來。因而導波雷達是可以測量兩種不同介質的介面，其測量條件是上層介質不導電或其介電常數比下層介質介電常數小10以上。

工況：

    介電常數或比重變化的介質應用場合

    輸出信號4～20mA/HART

    用于固體顆粒、粉末介質

    粉塵飛揚大的介質

    應　　用：適用于大量程。可測固體和液體介質。適用復雜測量，液體和固體顆粒狀介質，大粉塵環境

特點：

     1.由于采用了先進的微處理器和獨特的EchoDiscovery回波處理技術，導波雷達物位計可以應用于各種復雜工況。

     2.多種過程連接方式及探測組件的型式，使得GJMD5系列導波雷達物位計適于各種復雜工況及應用場合。如：高溫、高壓及小介電常數介質等。

     3.采用脈沖工作方式，導波雷達物位計發射功率極低，可安裝于各種金屬、非金屬容器內，對人體及環境均無傷害。

技術參數：
